ATK-MED712 医用绝缘监测装置
医疗场所电源系统 · 绝缘监测

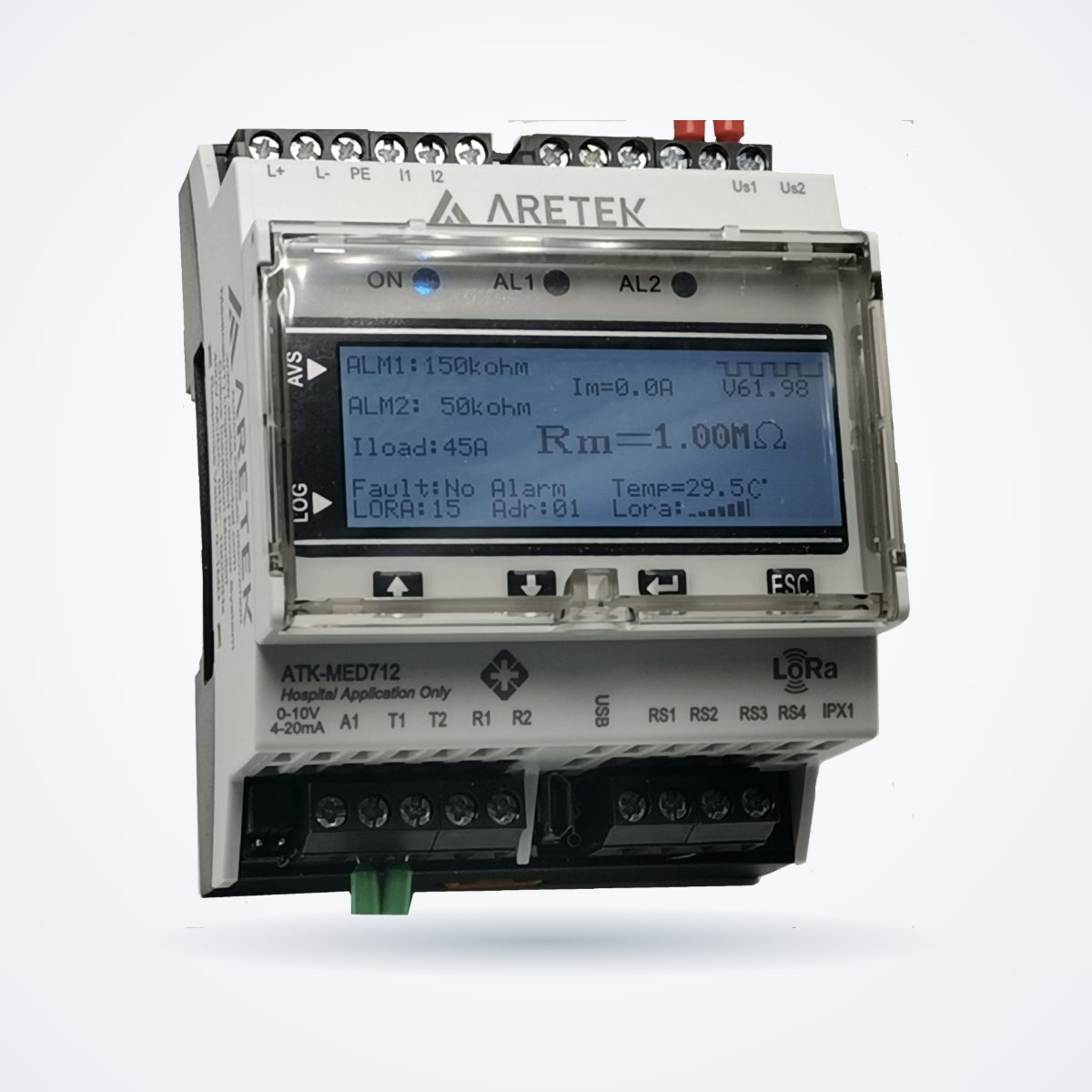

ATK-MED712 医用绝缘监测装置
面向医疗 IT 隔离电源系统，持续掌握回路绝缘状态，配合温度与负载电流采集，为医疗场所供电系统的报警与运维提供状态信息。
医疗电源系统中的作用
ATK-MED712 可用于医院医疗 IT 系统的在线绝缘监测。在医疗隔离电源系统中，隔离变压器承担电源隔离功能，ATK-MED712 承担绝缘状态监视、显示与报警信号输出功能。装置通过本地显示、继电器及通信接口，将被监测回路的状态提供给运行维护人员或配套监控系统。
本产品为监测装置，不提供隔离变压、稳压或 UPS 后备供电功能。其应用应与项目的医疗电源系统设计、报警策略及配套设备共同确认。
围绕医疗供电的三项监视需求
01 · 绝缘状态监测
在线监视 IT 回路的绝缘状态，支持按被监测系统设置响应值，配合报警指示及继电器输出，帮助运维人员及时发现绝缘异常并安排排查。具体报警阈值与处置逻辑按项目设计配置。
02 · 温度与负载状态采集
提供 PTC 温度与负载电流监控接口，可配合相应传感器关注电源系统运行状态。PTC 类型、温度动作特性及电流传感器型号须在选型时与厂商确认；接口能力不代表传感器已包含在标准供货中。
03 · 报警传递与集中监视
配备两路 RS485 接口，资料列明支持 Modbus RTU，通信速率 9600 baud；提供继电器开关量输出。可结合项目通信点表、报警显示终端及上位系统开展集成，将现场状态纳入医疗电源运行管理。
医疗场所应用
适用于医院医疗 IT 回路的绝缘监测需求。手术室、ICU、NICU、PICU 等区域如采用医疗 IT 隔离供电，可结合实际场所分类、供电回路结构和项目规范进行选型评估；具体适用性应由项目电气设计确认。
- 医疗隔离电源柜：在柜内集成绝缘监测装置，并按需求配置温度与负载电流采集。
- 医疗电源系统改造：核对既有系统电压、接地形式、传感器及通信接口后，评估监测功能扩展。
- 医院运维监视：通过本地显示和通信接口获取状态信息，配合既定巡检、报警响应和故障排查流程。
系统配套关系
供电部分：上级电源 → 医用隔离变压器 → 医疗 IT 配电回路 → 用电负载
监测部分：ATK-MED712 接入被监测 IT 回路；按需接入温度与负载电流传感器；通过 RS485 / 继电器连接配套监控或报警设备。
以上为功能关系说明，不作为施工接线图。系统配套设备、附件及通信兼容性须按项目确认。
产品功能与医疗电源应用
装置将绝缘监测、报警显示及通信接口集成在约 4 模数宽的导轨式外壳中。医疗电源柜可据此配置绝缘状态监视，并按项目需求接入温度、电流传感器及远程报警设备。
- 微处理器控制，具备内部监测（自检测）功能。
- 在线监测 IT 系统；原资料亦列出 TN、TT 系统离线监测应用，实际工作模式须按订货型号确认。
- 支持按被监测系统设置响应值，提供两级报警指示及 NO/NC 可选开关量输出。
- 两路 RS485 用于信号传输与组网；LoRa 短距离无线通信、自动组网及模拟量采集按配置确认。
- 可采集 PTC 温度与负载电流信号；0–10 V / 4–20 mA 模拟量输入为可选配置。
- 原资料列出与 RCM533 通信联动能力；配套说明注明联动型号为 AGI5882-IR，ATK-MED712 的具体配套能力须单独确认。
原资料引用 IEC/EN 61557-8、IEC 60601-1、IEC 61326-2-4 及 EN 50121-3-2。此处为资料内容整理，不将标准引用表述为已取得产品认证。
供电、测量与报警参数
以下表格汇总技术参数。装置辅助电源、被监测系统电压、测量范围及屏幕显示范围是不同项目，应分别核对。
| 辅助电源 Us | 端子 Us1、Us2；85–265 VAC / 85–370 VDC；频率 47–440 Hz；功耗 ≤6 VA。原资料供电公差为 −15%～+20%，具体允许边界以厂商确认值为准。 |
|---|---|
| 绝缘性能 | 额定耐受冲击电压 4 kV；过电压类别 III。原资料引用 IEC 61010-1、IEC 60664-1。 |
| 绝缘测量 | 参数页 Ran1、Ran2 均列为 1 kΩ–10 MΩ（0 Hz–10 kHz）；相对精确度 ±5%；复位滞后原文为“25%，0.5 kΩ”，两者关系须确认。订购表另列响应范围 1 kΩ–1 MΩ，不能直接等同。 |
| 测量电路 | 测量电流 ＜50 μA；测量电压 ＜±12 V；内阻 250 kΩ。 |
| 电压与分布电容 | 参数页列允许外部 DC 电压 Ufg ≤1200 V、允许系统分布电容 ≤20 μF；订购表则列系统电压 ＜400 V、分布电容 ≤5 μF。Ufg 不是被监测系统额定电压，具体适用值须按型号核定。 |
| 显示与指示 | 192 × 64 点阵液晶显示；原资料列测量值显示范围 0–20 MΩ。ON 绿色为通电运行，AL1 黄色、AL2 红色对应两级报警。显示范围不代表保证测量范围。 |
| 环境条件 | 工作温度 −20～+55℃；存储温度 −30～+70℃；相对湿度最高 95%，不结露。 |
报警、安装与维护说明
原资料描述达到预设报警阈值时黄灯或红灯点亮，并列有可选预报警继电器。其“绝缘值降低到动作值的 50%”表述需与实际报警逻辑核对，本页不据此给出医疗回路报警设定值。响应时间随测量条件变化，需结合说明书响应曲线确认。
- 由合格专业人员安装，安装前切断电源，并确认在线或离线工作模式。
- 模拟量采集通过跳线选择；USB 为原厂技术操作接口。
- PTC 与负载电流传感器类型、型号须确认；仅使用绝缘监测功能时，资料注明无需其他附件配合。
- 与 RCM 配套的 CT 应避开大型变压器等强磁场源。异常时核查接线及连接状态，并按界面提示联系售后。
- 资料说明采用 TRMS 测量及滤波技术；设备应按确认后的说明书安装并定期检查。
通信、操作与继电器输出
医疗电源系统集成时，应先确认通信点表、地址、传感器配置及报警信号逻辑，再对接监控终端。
| 通信接口与协议 | 两路 RS485；Modbus RTU；9600 baud。原资料同时出现 LONWORKS 网络结构字样，具体协议兼容性以通信手册为准。 |
|---|---|
| 通信距离 | 原资料列 RS485 ≤1000 m；LoRa ≤500 m（室内无屏蔽障碍）。实际距离受布线、屏蔽和现场环境影响。 |
| 通信布线 | 原资料推荐电缆“2×0.6”，未明确单位；设备内部终端电阻 120 Ω。选线及终端设置按通信设计确认。 |
| 操作按键 | 4 个触点式按键：向上、向下、确认、退出。 |
| 扩展输入 | PTC 可选；CT 接口原文“2.5 端子”；模拟量 0–10 V / 4–20 mA，跳线选择。 |
| 继电器触点 | Alarm 2 / 预报警，端子 RLY1、RLY2。原资料列 AC1：250 V、6 A（另标1600 VA）；AC15：250 V、4 A；DC1：25 V、6 A（150 W）。AC1 的电压、电流与容量标注存在算术差异，负载能力须厂商确认。 |
| 继电器性能 | 额定负载下电气寿命 ≥150,000 次；绝缘电压 2 kV AC（rms）；耐受冲击电压 4 kV（1.2/50 μs）；接点最短闭合时间 ≥1 s。 |
| 继电器逻辑 | 正向安全：正常励磁、故障失磁；负向安全：正常失磁、故障励磁。原资料列出两种逻辑，交付设置须核对；绝缘监测出厂模式标注为 online。 |
| 外壳及安装 | 灰色阻燃聚碳酸酯 Lexan，UL94 V-0；重量约190 g；宽度71.6 mm，DIN 导轨安装。软线截面积 ≤2.5 mm²，硬线 ≤4 mm²。 |
操作界面说明包含绝缘值 Rm、报警设定、负载与温度状态、设备状态及操作按键。原资料部分示意标注为 ATK-AGI5660，实际端子与功能应以 ATK-MED712 对应型号资料为准。
接线端口与监测关系
下表说明交流及直流系统的监测端口功能。具体接线必须结合实际型号、在线/离线模式及项目系统图核对。
| L1/L2/PE | 绝缘监测接入端口。原资料对直流侧以 L1=L+、L2=L− 表示。 |
|---|---|
| L1～L3/N | 系统电压监测端口，与绝缘监测接入端口应区分。 |
| Us1 / Us2 | 装置辅助供电端子。 |
| I1 / I2 | 系统负载电流监测接口，需匹配相应传感器。 |
| PTC | 系统温度监控接口，类型及型号须确认。 |
| RLY / RS485 | 分别用于继电器开关量输出及通信、组网。 |
| LoRa / USB | 原资料列无线接口；USB 供原厂技术人员操作。无线频段及配置须以实际型号资料核对。 |
原资料中“N 端子可以接 PE”针对其系统电压测量端口的说明，不能套用于医疗 IT 系统的中性线接地。原资料还标有 LoRa “4.8 MHz”，该标注需向厂商核实，不能作为选型频段依据。
订购信息与配置核对
下表汇总订购资料，保留其与参数页的差异，供技术确认时逐项对照。
| 型号 | ATK-MED712 |
|---|---|
| AC/DC 供电（订购资料原文） | 85 V…370 V，47–440 Hz；实际 AC、DC 范围分别参照前述辅助电源项并确认。 |
| DO（输出） | 继电器开关量、RS485、LoRa。 |
| DI（输入） | PTC、负载电流监控接口、系统电压监测。 |
| 在线/离线 | 订购表列“在线”。 |
| 系统电压 / 测量类别 | ＜400 V / AC、DC。 |
| 系统分布电容 | ≤5 μF（参数页另列 ≤20 μF）。 |
| 响应范围 | 1 kΩ–1 MΩ（参数页另列 Ran1/Ran2 测量范围 1 kΩ–10 MΩ）。 |
医疗电源项目选型对接
请提供场所用途及分类、医疗 IT 系统图、系统电压、隔离变压器参数、温度与电流传感器需求、报警显示方式及上位系统通信要求。对量程、分布电容、扩展功能和通信配置进行逐项确认后，再形成项目配置清单。
