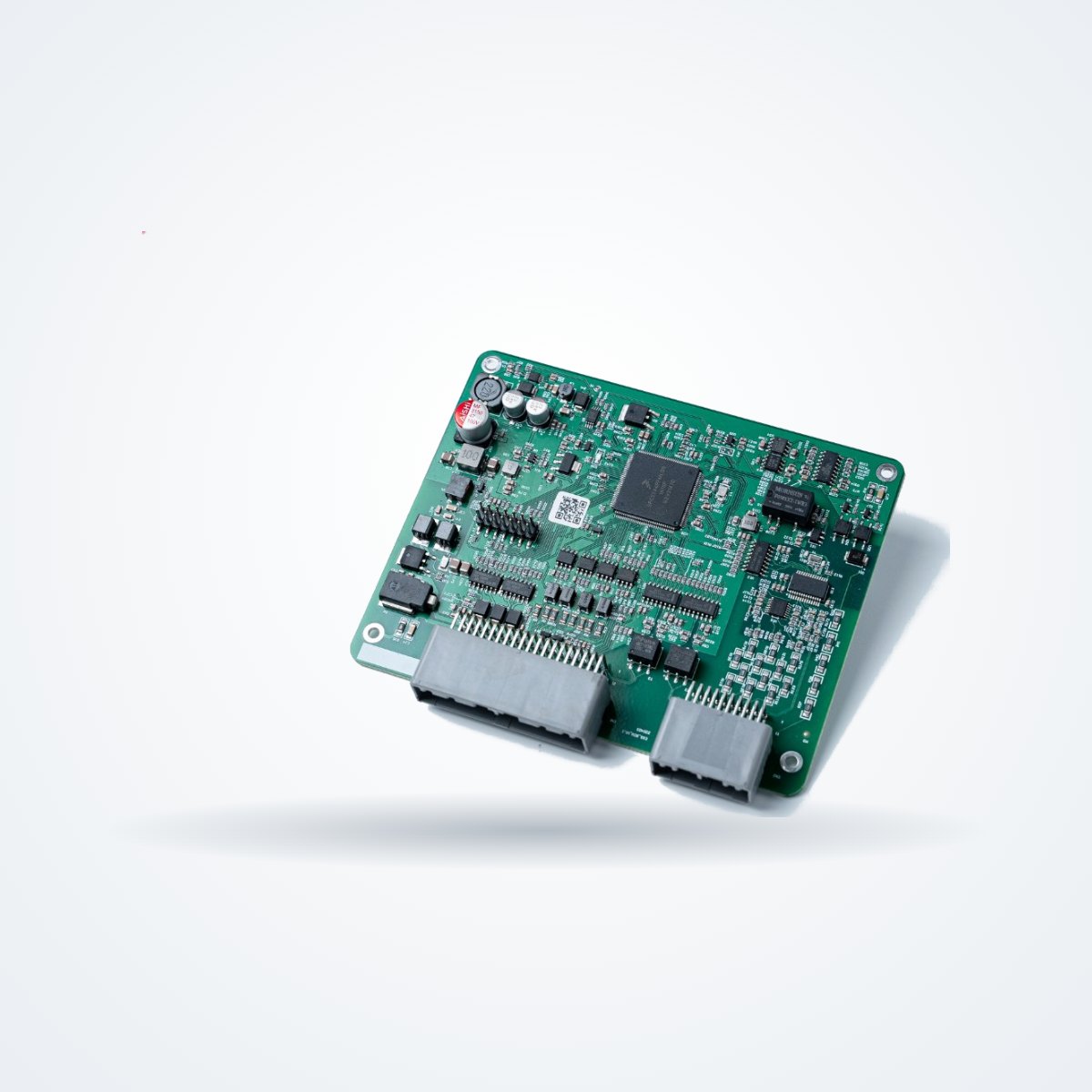

A25 BMS 电池管理系统

A25 BMS 电池管理系统由 B25 BCU_12V 主控与 M25 MMU 采集模块构成,通过 ISO_SPI 连接,集成电压、电流、温度采集、绝缘检测、继电器控制及 SOC / SOH / SOP 状态估算。高压采集范围 0–800 V,单体电压采集精度典型值 ±3 mV,支持三路 CAN 通信与小于 100 mA 的被动均衡。主控供电 9–28 V,工作温度 −40~+85 ℃。电池组电流采集典型工程范围为 −500~+500 A,实际配置需结合传感器、采集模块及项目要求确认。

A25 BMS · 电池管理系统

从电池数据采集到系统控制

B25 BCU_12V 主控协同 M25 MMU 采集模块,完成电池状态监测、状态估算、充放电控制与保护策略执行。

核心指标速览
高压采集范围 0–800 V|最多 5 路
单体电压采集 0–5 V|精度典型值 ±3 mV
主控供电与环境 9–28 V,典型 12 V|工作温度 −40~+85 ℃
通信与均衡 三路 CAN + ISO_SPI|被动均衡电流 <100 mA

以上为说明书对应功能与参数。高压采集范围不等同于整套电池系统的额定工作电压;电流采集范围不等同于 BMS 主回路载流能力。

01 系统组成与功能分工

A25 BMS 采用主控与采集模块协同架构。B25 BCU_12V 负责外设管理、数据采集、算法运行与控制策略执行;M25 MMU 通过 ISO_SPI 链路与主控连接,参与电池单体采集及均衡管理。模块数量与电池串数需根据项目配置确定。

系统通信:整车控制器 / 诊断设备 / 直流充电机 ⇄ 三路 CAN ⇄ B25 BCU_12V

电池采集:B25 BCU_12V ⇄ ISO_SPI ⇄ M25 MMU 采集模块 ⇄ 电池单体

02 采集性能

电压、电流与温度
高压采集 0–800 V;最多 5 路;精度典型值 0.5%(说明书条件:F.S.V and F.S.T);分辨率典型值 0.1 V;采样周期典型值 100 ms。
高低压隔离 高压采集电路与低压供电电气隔离;说明书给出隔离耐压 >3000 VDC。
单体电压 0–5 V;采集精度典型值 ±3 mV;采样时间最大值 0.1 s。
电池组电流 典型工程应用范围 −500~+500 A;−30~+30 A 区间精度典型值 ±0.5 A,其余区间典型值 ±2 A;分辨率典型值 0.1 A;采样周期典型 50 ms、最大 100 ms。
电流传感器 BCU 支持 LEM 汽车级霍尔传感器;具体型号与量程需按项目匹配。
温度采集 −40~+125 ℃;−20~+60 ℃ 区间精度典型值 1 ℃,其余区间典型值 2 ℃;分辨率典型值 0.1 ℃;采样周期典型值 100 ms。
BCU 温度通道 支持 2 路直流快充枪温度采集,仅支持 NTC;R25 = 10 kΩ(1%),B = 3435 K(1%),响应时间 <1 s。

03 通信与诊断

接口用途与集成条件
整车 CAN 典型速率 500 kbps;与整车控制器交互 SOC、功率预测、电压、电流和故障信息,并接收控制请求。未内置 120 Ω 终端电阻。
内部 CAN 典型速率 500 kbps;用于系统诊断、运行状态读取与程序升级。已内置 120 Ω 终端电阻。
充电机 CAN 典型速率 250 kbps;与直流充电机交互,发送恒流电流需求、恒压电压需求等控制指令。已内置 120 Ω 终端电阻。
ISO_SPI 通信速率典型 1 Mbps、最大 2 Mbps;线缆总长度最大 50 m;任意两节点间距离最大 15 m。

集成时应依据总线拓扑核对终端匹配,并确认通信报文、协议版本、线缆与节点配置。

04 执行控制与电池保护

控制能力
继电器控制 2 路高边与 6 路低边驱动,共同完成预充、总正、总负、充电正负及加热继电器控制;正极、负极与预充继电器受高压互锁策略控制。
继电器驱动参数 驱动电压典型 12 V、最大 28 V;驱动电流最大 2 A;Inrush 电流最大 3.8 A,持续时间最大 200 ms。
被动均衡 采用外置 MOS 管驱动方案,均衡电流 <100 mA。
风机控制 通过高边或低边控制供电,并支持 PWM 转速调节输出。
H 桥驱动 驱动电压 5–28 V;驱动电流最大 5 A;PWM 频率最大 11 kHz。
绝缘检测 采用低频注入方式,具备投切功能。
系统保护 支持单体过充、单体过放及过温保护;电源侧设有反接、过压、过流与 Load Dump 保护。
外设驱动选型:当外设稳态驱动电流大于 2 A 时,必须增加中间继电器,避免超过端子工作电流上限。保护阈值及动作策略需结合电芯和系统要求标定。

05 状态估算与电源管理

SOC 荷电状态:采用 Ah 积分,并结合开路电压 OCV 修正。
SOH 健康状态:综合累计能量吞吐量、温度等因素计算。
SOP 功率能力:综合 SOC、SOH、温度及功率切换策略,实时计算峰值功率。

主控供电与运行条件
供电电压 9–28 V,典型 12 V。
正常工作消耗 12 V 下工作电流典型值 250 mA;说明书正文另注明,不驱动外设时正常工作功耗 <3 W。
休眠 说明书正文给出休眠模式电流 <1 mA;参数表静态电流典型栏标注 ≤1 mA。
唤醒方式 钥匙火、交流充电、直流充电三种外部信号唤醒;支持内部 RTC 自唤醒及 MCU 自保持。
工作及存储温度 均为 −40~+85 ℃;海拔最大 4000 m。

06 项目选型与交付确认

为完成方案匹配,请提供电芯类型与串数、电池包电压范围、持续与峰值电流、采集模块数量、温度点位、继电器线圈参数、通信对象及协议、线束长度和安装空间。

  • 确认霍尔传感器型号、量程和接口,并完成电流采样标定。
  • 核对 NTC 的阻值、B 值、精度、响应时间及高压隔离要求。
  • 依据安装尺寸图核对 BCU、MMU 固定方式、连接器和线束空间。
  • 确认 CAN 终端配置、协议版本、唤醒逻辑与高压互锁策略。
  • 对具体项目适用标准、测试报告及认证范围进行单独确认。

技术对接:咨询时请注明“A25 BMS”,并提交上述系统参数,以便确认主控、采集模块、传感器与线束配置。

参数依据《A25_BMS规格说明书》整理;主控型号为 B25 BCU_12V,采集模块为 M25 MMU。典型值、最大值及测试条件按说明书分别列示,项目交付配置以双方确认的技术文件为准。
